Flink源码阅读：如何生成StreamGraph

Posted on Word count in article: 11k Reading time ≈ 10 mins.

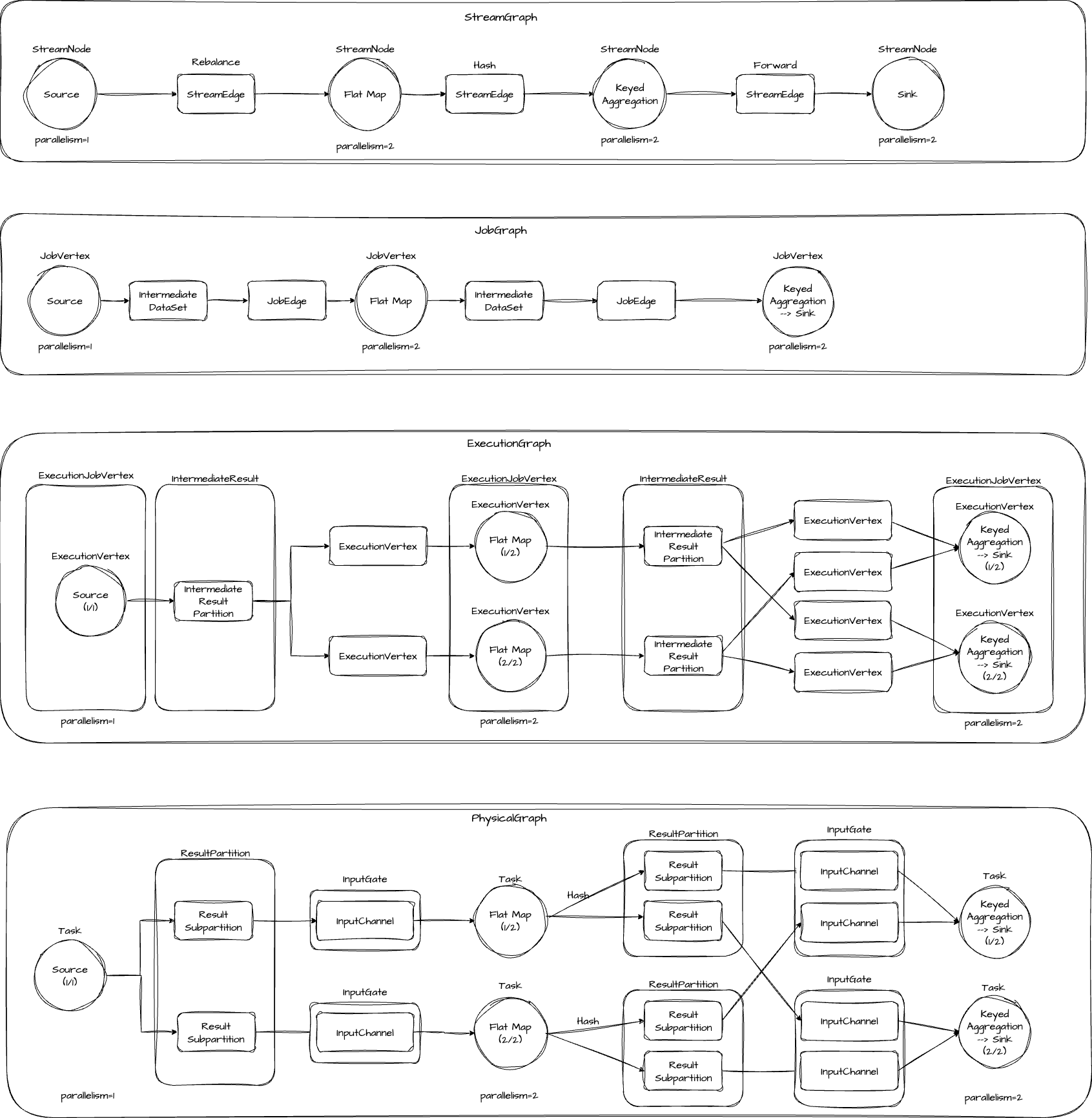

Flink 中有四种执行图，分别是 StreamGraph、JobGraph、ExecutionGraph 和 Physical Graph。今天我们来看下我们编写的 Flink 程序代码是如何生成 StreamGraph 的。

在开始读代码之前，我们先来简单介绍一下四种图之间的关系和区别。

flink_graph

StreamGraph 是根据用户用 Stream API 编写的代码生成的图，用来表示整个程序的拓扑结构。

JobGraph 是由 StreamGraph 生成的，它在 StreamGraph 的基础上，对链化了部分算子，将其合并成为一个节点，减少数据在节点之间传输时序列化和反序列化这些消耗。

ExecutionGraph 是由 JobGraph 生成的，它的主要特点是并行，将多并发的节点拆分。

PhysicalGraph 是 ExecutionGraph 实际部署后的图，它并不是一种数据结构。

StreamExecutionEnvironment

OK，了解了 Flink 四种执行图之后，我们就正式开始源码探索了。首先从 StreamExecutionEnvironment 入手，在编写 Flink 程序时，它是必不可少的一个类。它提供了一系列方法来配置流处理程序的执行环境（如并行度、Checkpoint 配置、时间属性等）。

本文我们主要关注 StreamGraph 的生成，首先是数据流的入口，即 Source 节点。在 StreamExecutionEnvironment 中有 addSource 和 fromSource 等方法，它们用来定义从哪个数据源读取数据，然后返回一个 DataStreamSource （继承自 DataStream），得到 DataStream 之后，它会在各个算子之间流转，最终到 Sink 端输出。

我们从 addSource 方法入手，addSource 方法中主要做了三件事：

1、处理数据类型，优先使用用户执行的数据类型，也可以自动推断

2、闭包清理，使用户传入的 function 能被序列化并发布到分布式环境执行

3、创建 DataStreamSource 并返回

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
private <OUT> DataStreamSource<OUT> addSource(
        final SourceFunction<OUT> function,
        final String sourceName,
        @Nullable final TypeInformation<OUT> typeInfo,
        final Boundedness boundedness) {
    checkNotNull(function);
    checkNotNull(sourceName);
    checkNotNull(boundedness);

    TypeInformation<OUT> resolvedTypeInfo =
            getTypeInfo(function, sourceName, SourceFunction.class, typeInfo);

    boolean isParallel = function instanceof ParallelSourceFunction;

    clean(function);

    final StreamSource<OUT, ?> sourceOperator = new StreamSource<>(function);
    return new DataStreamSource<>(
            this, resolvedTypeInfo, sourceOperator, isParallel, sourceName, boundedness);
}

现在我们有了 DataStream 了，那如何知道后续要进行哪些转换逻辑呢？答案在 transformations 这个变量中，它保存了后续所有的转换。

1
protected final List<Transformation<?>> transformations = new ArrayList<>();

Transformation

我们来看 Transformation 是如何生成和描述 DataStream 的转换流程的。以最常见的 map 方法为例。

1
2
3
4
public <R> SingleOutputStreamOperator<R> map(
        MapFunction<T, R> mapper, TypeInformation<R> outputType) {
    return transform("Map", outputType, new StreamMap<>(clean(mapper)));
}

它调用了 transform 方法，transform 又调用了 doTransform 方法。

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
protected <R> SingleOutputStreamOperator<R> doTransform(
        String operatorName,
        TypeInformation<R> outTypeInfo,
        StreamOperatorFactory<R> operatorFactory) {

    // read the output type of the input Transform to coax out errors about MissingTypeInfo
    transformation.getOutputType();

    OneInputTransformation<T, R> resultTransform =
            new OneInputTransformation<>(
                    this.transformation,
                    operatorName,
                    operatorFactory,
                    outTypeInfo,
                    environment.getParallelism(),
                    false);

    @SuppressWarnings({"unchecked", "rawtypes"})
    SingleOutputStreamOperator<R> returnStream =
            new SingleOutputStreamOperator(environment, resultTransform);

    getExecutionEnvironment().addOperator(resultTransform);

    return returnStream;
}

在 doTransform 方法中，就是创建 Transformation 和 SingleOutputStreamOperator（DataStream 的一个子类），然后调用 addOperator 方法将 transform 存到 StreamExecutionEnviroment 中的 transformations 变量中。

每个 Transformation 都有 id、name、parallelism 和 slotSharingGroup 等信息。其子类也记录有输入信息，如 OneInputTransformation 和 TwoInputTransformation。

StreamOperator

我们在调用 map 方法时，会传入一个自定义的处理函数，它也会保存在 Transformation 中。在 Flink 中定义了 StreamOperator 方法来抽象这类处理函数。在 map 方法中，它将我们传入的函数转成了 StreamMap，它继承了 AbstractUdfStreamOperator，同时实现了 OneInputStreamOperator 接口。

StreamOperator 定义了对算子生命周期管理的函数。

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
void open() throws Exception;


void finish() throws Exception;


void close() throws Exception;


OperatorSnapshotFutures snapshotState(
            long checkpointId,
            long timestamp,
            CheckpointOptions checkpointOptions,
            CheckpointStreamFactory storageLocation)
            throws Exception;


void initializeState(StreamTaskStateInitializer streamTaskStateManager) throws Exception;

OneInputStreamOperator 是 StreamOperator 的子接口。在其基础上增加了对具体元素的处理，主要是对 key 的提取。

1
2
3
default void setKeyContextElement(StreamRecord<IN> record) throws Exception {
    setKeyContextElement1(record);
}

AbstractUdfStreamOperator 则是提供了对自定义函数生命周期管理的实现。

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
@Override
public void open() throws Exception {
    super.open();
    FunctionUtils.openFunction(userFunction, DefaultOpenContext.INSTANCE);
}

@Override
public void finish() throws Exception {
    super.finish();
    if (userFunction instanceof SinkFunction) {
        ((SinkFunction<?>) userFunction).finish();
    }
}

@Override
public void close() throws Exception {
    super.close();
    FunctionUtils.closeFunction(userFunction);
}

到这里，我们就知道了 Flink 中 DataStream 是如何转换的。处理逻辑保存在 Transformation 中。下面我们来看一组 Transformation 是如何生成 StreamGraph 的。

StreamGraph

生成 StreamGraph 的入口在 org.apache.flink.streaming.api.environment.StreamExecutionEnvironment#generateStreamGraph 。

在 generate 方法中，会遍历所有 Transformation 并调用 transform 方法。在调用节点的 transform 方法之前，会先确保它的输入节点都已经转换成功。

目前定义了以下 Transformation：

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
static {
    @SuppressWarnings("rawtypes")
    Map<Class<? extends Transformation>, TransformationTranslator<?, ? extends Transformation>>
            tmp = new HashMap<>();
    tmp.put(OneInputTransformation.class, new OneInputTransformationTranslator<>());
    tmp.put(TwoInputTransformation.class, new TwoInputTransformationTranslator<>());
    tmp.put(MultipleInputTransformation.class, new MultiInputTransformationTranslator<>());
    tmp.put(KeyedMultipleInputTransformation.class, new MultiInputTransformationTranslator<>());
    tmp.put(SourceTransformation.class, new SourceTransformationTranslator<>());
    tmp.put(SinkTransformation.class, new SinkTransformationTranslator<>());
    tmp.put(GlobalCommitterTransform.class, new GlobalCommitterTransformationTranslator<>());
    tmp.put(LegacySinkTransformation.class, new LegacySinkTransformationTranslator<>());
    tmp.put(LegacySourceTransformation.class, new LegacySourceTransformationTranslator<>());
    tmp.put(UnionTransformation.class, new UnionTransformationTranslator<>());
    tmp.put(StubTransformation.class, new StubTransformationTranslator<>());
    tmp.put(PartitionTransformation.class, new PartitionTransformationTranslator<>());
    tmp.put(SideOutputTransformation.class, new SideOutputTransformationTranslator<>());
    tmp.put(ReduceTransformation.class, new ReduceTransformationTranslator<>());
    tmp.put(
            TimestampsAndWatermarksTransformation.class,
            new TimestampsAndWatermarksTransformationTranslator<>());
    tmp.put(BroadcastStateTransformation.class, new BroadcastStateTransformationTranslator<>());
    tmp.put(
            KeyedBroadcastStateTransformation.class,
            new KeyedBroadcastStateTransformationTranslator<>());
    tmp.put(CacheTransformation.class, new CacheTransformationTranslator<>());
    translatorMap = Collections.unmodifiableMap(tmp);
}

Flink 会根据不同的 Transformation 类调用其 translateInternal 方法。在 translateInternal 方法中就会去添加节点和边。

1
2
3
4
5
6
7
8
9
10
11
12
13
streamGraph.addOperator(
        transformationId,
        slotSharingGroup,
        transformation.getCoLocationGroupKey(),
        operatorFactory,
        inputType,
        transformation.getOutputType(),
        transformation.getName());


for (Integer inputId : context.getStreamNodeIds(parentTransformations.get(0))) {
    streamGraph.addEdge(inputId, transformationId, 0);
}

在 addOperator 方法中，它通过调用 addNode 来创建 StreamNode。

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
protected StreamNode addNode(
        Integer vertexID,
        @Nullable String slotSharingGroup,
        @Nullable String coLocationGroup,
        Class<? extends TaskInvokable> vertexClass,
        @Nullable StreamOperatorFactory<?> operatorFactory,
        String operatorName) {

    if (streamNodes.containsKey(vertexID)) {
        throw new RuntimeException("Duplicate vertexID " + vertexID);
    }

    StreamNode vertex =
            new StreamNode(
                    vertexID,
                    slotSharingGroup,
                    coLocationGroup,
                    operatorFactory,
                    operatorName,
                    vertexClass);

    streamNodes.put(vertexID, vertex);
    isEmpty = false;

    return vertex;
}

在 addEdgeInternal 方法中，对于 sideOutput 和 partition 这类虚拟节点，会先解析出原始节点，再建立实际的边。

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
private void addEdgeInternal(
        Integer upStreamVertexID,
        Integer downStreamVertexID,
        int typeNumber,
        StreamPartitioner<?> partitioner,
        List<String> outputNames,
        OutputTag outputTag,
        StreamExchangeMode exchangeMode,
        IntermediateDataSetID intermediateDataSetId) {

    if (virtualSideOutputNodes.containsKey(upStreamVertexID)) {
        int virtualId = upStreamVertexID;
        upStreamVertexID = virtualSideOutputNodes.get(virtualId).f0;
        if (outputTag == null) {
            outputTag = virtualSideOutputNodes.get(virtualId).f1;
        }
        addEdgeInternal(
                upStreamVertexID,
                downStreamVertexID,
                typeNumber,
                partitioner,
                null,
                outputTag,
                exchangeMode,
                intermediateDataSetId);
    } else if (virtualPartitionNodes.containsKey(upStreamVertexID)) {
        int virtualId = upStreamVertexID;
        upStreamVertexID = virtualPartitionNodes.get(virtualId).f0;
        if (partitioner == null) {
            partitioner = virtualPartitionNodes.get(virtualId).f1;
        }
        exchangeMode = virtualPartitionNodes.get(virtualId).f2;
        addEdgeInternal(
                upStreamVertexID,
                downStreamVertexID,
                typeNumber,
                partitioner,
                outputNames,
                outputTag,
                exchangeMode,
                intermediateDataSetId);
    } else {
        createActualEdge(
                upStreamVertexID,
                downStreamVertexID,
                typeNumber,
                partitioner,
                outputTag,
                exchangeMode,
                intermediateDataSetId);
    }
}

最后根据两个物理节点创建 StreamEdge 进行连接。

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
private void createActualEdge(
        Integer upStreamVertexID,
        Integer downStreamVertexID,
        int typeNumber,
        StreamPartitioner<?> partitioner,
        OutputTag outputTag,
        StreamExchangeMode exchangeMode,
        IntermediateDataSetID intermediateDataSetId) {
    StreamNode upstreamNode = getStreamNode(upStreamVertexID);
    StreamNode downstreamNode = getStreamNode(downStreamVertexID);

    // If no partitioner was specified and the parallelism of upstream and downstream
    // operator matches use forward partitioning, use rebalance otherwise.
    if (partitioner == null
            && upstreamNode.getParallelism() == downstreamNode.getParallelism()) {
        partitioner =
                dynamic ? new ForwardForUnspecifiedPartitioner<>() : new ForwardPartitioner<>();
    } else if (partitioner == null) {
        partitioner = new RebalancePartitioner<Object>();
    }

    if (partitioner instanceof ForwardPartitioner) {
        if (upstreamNode.getParallelism() != downstreamNode.getParallelism()) {
            if (partitioner instanceof ForwardForConsecutiveHashPartitioner) {
                partitioner =
                        ((ForwardForConsecutiveHashPartitioner<?>) partitioner)
                                .getHashPartitioner();
            } else {
                throw new UnsupportedOperationException(
                        "Forward partitioning does not allow "
                                + "change of parallelism. Upstream operation: "
                                + upstreamNode
                                + " parallelism: "
                                + upstreamNode.getParallelism()
                                + ", downstream operation: "
                                + downstreamNode
                                + " parallelism: "
                                + downstreamNode.getParallelism()
                                + " You must use another partitioning strategy, such as broadcast, rebalance, shuffle or global.");
            }
        }
    }

    if (exchangeMode == null) {
        exchangeMode = StreamExchangeMode.UNDEFINED;
    }

    /**
     * Just make sure that {@link StreamEdge} connecting same nodes (for example as a result of
     * self unioning a {@link DataStream}) are distinct and unique. Otherwise it would be
     * difficult on the {@link StreamTask} to assign {@link RecordWriter}s to correct {@link
     * StreamEdge}.
     */
    int uniqueId = getStreamEdges(upstreamNode.getId(), downstreamNode.getId()).size();

    StreamEdge edge =
            new StreamEdge(
                    upstreamNode,
                    downstreamNode,
                    typeNumber,
                    partitioner,
                    outputTag,
                    exchangeMode,
                    uniqueId,
                    intermediateDataSetId);

    getStreamNode(edge.getSourceId()).addOutEdge(edge);
    getStreamNode(edge.getTargetId()).addInEdge(edge);
}

通过 StreamNode 和 StreamEdge，就可以得到所有的节点和边，也就是我们的 StreamGraph 就创建完成了。

总结

本文先介绍了 Flink 的四种执行图以及它们之间的关系。接着又通过源码探索了 StreamGraph 的生成逻辑，Flink 将处理 逻辑保存在 Transformation 中，又由 Transformation 生成了 StreamGraph。
