Flink学习笔记:时间与Watermark

在前文中,我学习 Flink 的整体架构,接下来的几篇文章,我将重点学习一下 Flink 的几个核心概念。包括时间属性、Watermark、窗口、状态以及容错机制。今天就来学习时间属性和 Watermark。

时间属性

首先来学习 Flink 的时间属性,作为流处理引擎,时间是实时数据处理的重要依赖,特别是在做时序分析或者特定时间段数据处理时,时间的概念更显得尤为重要。

Flink 中支持三种时间属性,分别是:

  • EventTime:事件时间,即为事件产生的时间。

  • ProcessTime:处理时间,Flink 算子处理事件的时间。

  • IngestionTime:摄入时间,Flink 读取事件的时间。

这样描述可能比较抽象,我们通过一张图来看一下。

FlinkTime

从上图中可以看出,在时间产生/存储时,记录一个设备时间,就是 Event Time。当 Flink 的 DataSource 读取到事件时,这时再记录一个时间,这就是 Ingestion Time。在 Flink 程序中,每个算子处理事件时,又会记录一个时间,这个时间就是 Process Time。

Watermark

介绍完了时间概念,再来看下 Watermark 的概念。它是 Flink 处理迟到事件的妙招。

Watermark 本身也属于一种特殊的事件,它由 Source 生成,同时携带由 Timestamp,并且会跟随正常的事件一起在 Flink 算子之间流转。Watermark 的作用是定义何时停止等待较早的事件。这么介绍可能比较抽象,下面我们通过一些具体的例子来进行更进一步的说明。

watermark

上图代表的是一段乱序的事件数据流。假设我们定义 maxOutOfOrderness 为4,也就是容忍最大迟到时间为4(这里不带具体时间单位,可能是4秒也可能是4分钟)。当我们收到时间戳为7的事件时,就会生成一个时间为3的 Watermark。这代表着3之前的数据都已就绪。如果此时再有小于3的数据,我们认为它是迟到数据。

而对于迟到的数据,通常有三种处理方法:

  • 重新开启已经关闭的窗口,重新计算并修正结果

  • 将迟到事件使用旁路输出收集起来单独处理

  • 将迟到事件视为错误消息丢弃

在 Flink 中 Watermark 本身是没有意义的,它的主要作用是作为窗口的触发条件。窗口可以认为是一个时间段,它有开始时间和结束时间。在窗口内可以计算一批事件的统计结果。关于窗口,我们后面再做详细介绍。

那么 Watermark 是如何触发窗口的呢?答案是必须要满足以下两个条件:

  1. Watermark 的时间戳 >= 窗口的 end_time

  2. 窗口中有数据

从概念上看还是比较抽象,我们还用上面的数据流作为例子,Watermark 设置为最大时间减 4,假设我们设置10秒一个窗口。关键代码如下:

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
***
SingleOutputStreamOperator<Event> withTimestampsAndWatermarks = source
.assignTimestampsAndWatermarks(
WatermarkStrategy.forGenerator(ctx -> new CustomWatermarkGenerator())
.withTimestampAssigner(((event, l) -> event.timestamp))
);

OutputTag<Event> lateTag = new OutputTag<Event>("late-tag") {};

SingleOutputStreamOperator<String> windowResult = withTimestampsAndWatermarks
.keyBy(event -> event.num)
.window(TumblingEventTimeWindows.of(Time.seconds(10)))
.sideOutputLateData(lateTag)
.process(new ProcessWindowFunction<Event, String, Long, TimeWindow>() {
@Override
public void process(Long key, Context context, Iterable<Event> elements, Collector<String> out) {
// 一些逻辑处理
out.collect(result);
}
});

// 处理迟到数据
DataStream<Event> lateStream = windowResult.getSideOutput(lateTag);
lateStream.process(new ProcessFunction<Event, String>() {
@Override
public void processElement(Event event, Context ctx, Collector<String> out) {
out.collect("迟到事件: " + event);
}
}).print();
***


***
@Override
public void onEvent(Event event, long l, WatermarkOutput watermarkOutput) {
long eventTime = event.timestamp;
// 使用CAS确保线程安全
while (true) {
long current = currentMaxTime.get();
if (eventTime <= current) break;
if (currentMaxTime.compareAndSet(current, eventTime)) break;
}
}

@Override
public void onPeriodicEmit(WatermarkOutput watermarkOutput) {
watermarkOutput.emitWatermark(new Watermark(currentMaxTime.get() - timeDiff));
}
***

完整代码我放在 github 上了

当我们输入测试数据时

1
2
3
4
5
6
7
8
9
10
11
4,1750867204000
2,1750867202000
7,1750867207000
10,1750867210000
9,1750867209000
15,1750867215000
12,1750867212000
13,1750867213000
25,1750867225000
14,1750867214000
35,1750867235000

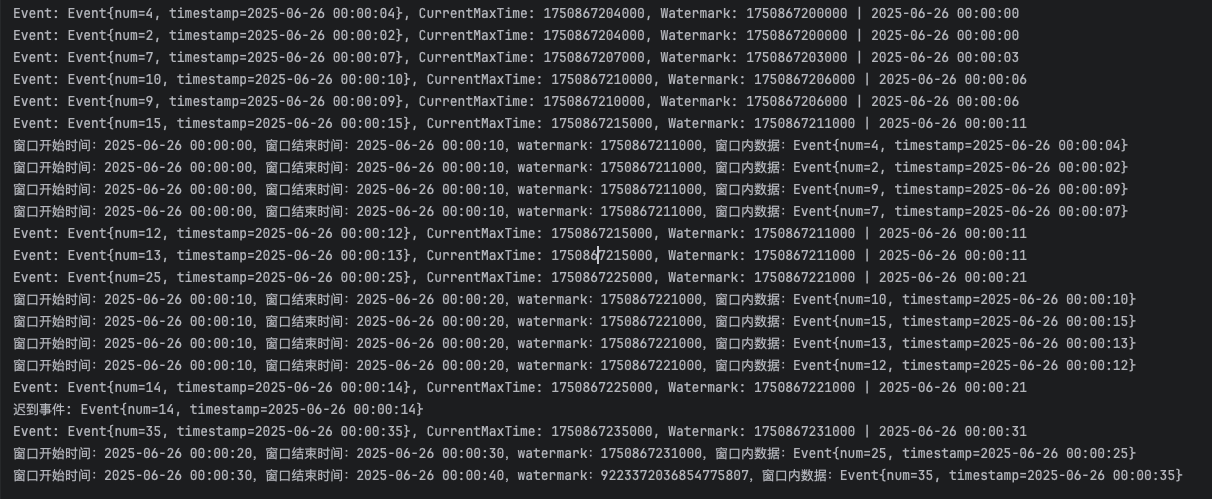

可以看到如下输出:

print

通过输出的日志,我们可以看出,当watermark推进到大于等于时间窗口的结束时间时,窗口就会完成计算并关闭。而对于迟到的数据,我们可以通过侧输出流单独处理,也可以通过设置allowedLateness,使窗口重新打开。

生成 Watermark

了解了 Watermark 的原理之后,我们再来看一下如何生成 Watermark。在 Flink 中,需要使用 WatermarkStrategy 来定义如何生成时间戳和 watermark。WatermarkStrategy 继承了 TimestampAssignerSupplier 和 WatermarkGeneratorSupplier 两个接口,其中 TimestampAssignerSupplier 定义了抽取 EventTime 的方法,而 WatermarkGeneratorSupplier 则是定义了如何生成 Watermark 的方法。

Flink 中内置了两个 watermark 生成器。分别是 AscendingTimestampsWatermarks 和 BoundedOutOfOrdernessWatermarks。

我们先来看 BoundedOutOfOrdernessWatermarks,它定义了一个 watermark 滞后于最大事件时间一个固定值的 watermark 生成器。在使用时,可以给定一个时间,这样 Flink 就会 根据最大的 eventTime 来周期性的生成 watermark,例如,我们前面定义的 watermark 滞后4秒,就可以写成:

1
WatermarkStrategy.forBoundedOutOfOrderness(Duration.ofSeconds(4));

AscendingTimestampsWatermarks 是单调递增时间分配器,也就是只处理有序的数据,它继承了 BoundedOutOfOrdernessWatermarks,并且最大容忍时间为0。在使用时,可以直接通过以下方法生成:

1
WatermarkStrategy.forMonotonousTimestamps();

自定义 WatermarkGenerator

除了上面两个内置的 WatermarkGenerator 外,我们还可以自定义,实现起来也比较简单。只需要实现 WatermarkGenerator 接口并重写 onEvent 和 onPeriodicEmit 两个方法即可。onEvent 是每个事件到来时调用一次,可以用来记录最大事件时间。onPeriodicEmit 则是周期性调用,可以生成 watermark。在前面的例子中,我使用的 CustomWatermarkGenerator 就是自定义的 watermark,对应的实现也在前文中贴了。

如何处理空闲数据源

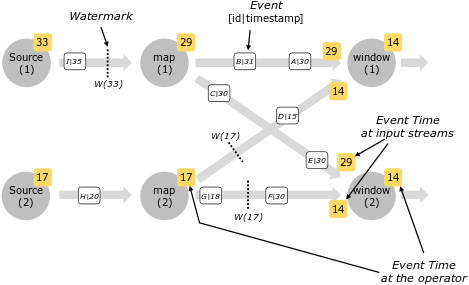

最后,再补充一个与 watermark 相关的比较重要的特性。在 Flink 中,会有一些算子有多个输入源。这时,这个算子的 watermark 是以它收到的数据源中最小的 eventTime 来计算的。直接看官网的例子:

parallel_stream_watermark

那么这里就存在一个问题:如果一个输入源数据量很少,很久才发一条消息,而另一个数据源发了很多消息,那么就会在下游算子中积累很多消息等待处理,这对于整个系统的稳定性造成了很大的风险。

那这种情况有办法处理吗?答案是肯定的,Flink 提供了 withIdleness 方法,它可以用来检测空闲数据源,如果超过一定时间没有数据到来,Flink 认为这个数据源属于空闲数据源,这时就不会再阻塞下游算子触发窗口。达到定期处理数据的目的。

总结

今天我们先了解了 Flink 中时间的概念,EventTime 是事件产生的时间,通常由上游数据源生成,ProcessTime 是处理时间,通常由处理算子本身生成,IngestionTime是摄入时间,通常由 Flink 的 Source 生成。

接着我们由了解了 Flink 的 watermark,它是窗口触发的条件,在处理迟到数据时发挥着重要的作用。我们可以定义可以容忍的最大迟到时间,这样当遇到乱序数据时也可以得到正确的结果。
